Nettoyage du capteur d'un reflex numérique.

Cette page à pour but de regrouper quelques informations concernant le nettoyage du capteur d'un reflex numérique.

Généralités :

• Des tâches dues à des poussières apparaissent fréquemment sur les photos prises avec un reflex numérique.
  Cela peut arriver même si on ne change pas l'objectif.
  Les poussières visibles sur les images sont généralement présentes sur le filtre situé devant le capteur CCD.
  Certains reflex comme les Olympus disposent d'un astucieux dispositif anti poussière.
• La poussière qui se trouve sur le capteur est généralement visible sur le ciel bleu ou les fond unis.
• La poussière qui se trouve sur le capteur n'est pas visible quand on utilise la pleine ouverture d'un objectif lumineux.
  Ainsi, si on prend une photo à F2.0 ou F2.8, les poussières du capteur ne sont pas visibles sur la photo.
  Elles commencent à être visibles à partir de F4 et F5.6 sous la forme de tâches translucides rondes.
  Elles sont ensuite de plus en plus nettes au fur et à mesure qu'on ferme le diaphragme.
• Charger les accus juste avant le nettoyage pour ne pas que l'obturateur se ferme et le miroir se remette en position pendant le nettoyage !

Contrôler la présence de poussières sur le capteur :

• Sélectionner le mode d'exposition A, choisir le diaphragme le plus fermé possible (F16, F22 ou F32 suivant les objectifs).
• Débrayer la mise au point automatique et régler la bague de mise au point sur la plus courte distance.
• Régler la sensibilité ISO sur la plus faible valeur (200 iso sur le Nikon D70)
• Viser un plafond blanc (ou uni) et déclencher en déplaçant l'appareil afin d'avoir un flou de bougé.
  On doit avoir une pose d'environ 1 seconde en intérieur.
• Observer la photo sur l'écran arrière. On voit les grosses poussières qui sont sur le capteur.
  Zoomer à l'aide de la loupe pour voir les petites poussières.
  On peut ensuite contrôler sur écran d'ordinateur pour plus de précision.
  Il est conseillé de faire une photo de ce type avant et après un nettoyage afin de contrôler l'efficacité du nettoyage.

  L'image est inversée par rapport au capteur (un peu comme pour une homothétie).
  Donc une poussière située en haut à droite sur la photo se trouverait en bas à gauche sur le capteur si on le regardait de derrière (comme sur le dépoli d'une chambre), mais comme on regarde le capteur depuis l'avant, il faut chercher la poussière en bas à droite sur le capteur (Merci à Jean Segers pour avoir vu ma bourde).
  Donc on inverse juste le bas et le haut pour chercher une poussière.

Avant nettoyage (en fait j'ai salis le capteur involontairement en essayant de le nettoyer avec un carré microfibre que je pensais propre, mais qui ne l'était manifestement pas) :

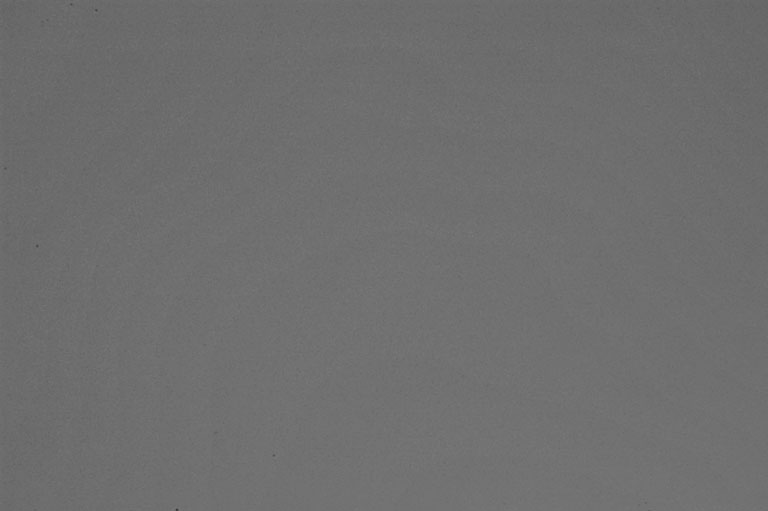

Après nettoyage par la méthode 1 (il reste quelques légères traces mais ça ira pour cette fois) :



Méthode 1 : compresse non tissée et alcool à 90°

C'est la méthode que j'ai utilisé avec le Fuji S1 pro et le Nikon D70.
Ce n'est pas la seule méthode, et peut-être pas la plus efficace, mais a fonctionné pour moi.

Attention : une personne m'a rapporté avoir eu plus de poussières visibles après le nettoyage avec cette méthode.

Attention : - certains déconseillent l'alcool à 90 et préconisent d'utiliser de l'isopropanol à la place (prendre de l'isopropanol de qualité pour éviter de se retrouver avec des résidus sur le capteur). Attention, ces produits chimiques sont dangereux pour la santé, à utiliser dans une pièce bien aérée. - d'autres conseillent plutôt de l'alcool à 90° dilué avec 5% d'ether - certains conseillent de l'isopropanol (= alcool isopropylique) + eau déminéralisée (1/3 alcool + 2/3 eau) pour éviter d'avoir des traces après séchage

Je l'ai utilisé avec satisfaction avec un Fuji S1 pro et un Nikon D70. Je n'en ai pas encore eu besoin avec le D200, ni le D300 qui semblent moins propice au dépôt de poussières sur le capteur malgré les nombreux changements d'objectif.

J'utilise des compresses non tissées avec un peu d'alcool éthylique (ou éthanol) à 70° ou 90° (le tout disponible en pharmacie pour un coût modeste).
Les compresses peuvent être stériles, mais ce n'est pas crucial. Ce qui est important c'est qu'elles soient non tissées, afin de ne pas perdre de fibres lors du nettoyage du capteur CCD.

Il est conseillé d'acheter l'alcool éthylique à 70 ou 90 en pharmacie (achat en pharmacie car l'alcool qu'on y vend est dilué avec de l'eau déminéralisée). Attention à l'éthanol à 95 ou 90 vendu ailleurs (grandes surfaces, ...), qui est souvent coupé avec du toluène : pas bon du tout pour les plastiques et revêtements de surface.

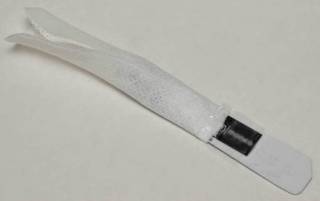

• Il faut trouver un bâtonnet en plastique (carte de crédit découpée dans sa longueur, de la largeur du capteur) sur lequel on va scotcher un morceau de compresse non tissée.
  J'ai replié légèrement le bout de mon morceau de carte de crédit (à 1cm du bout).


• Découper un morceau de compresse faisant trois fois la largeur du bâtonnet avec une paire de ciseaux.
  Ne pas toucher le centre de ce morceau de compresse avec les doigts.

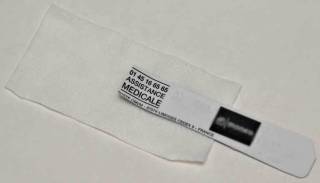

• Poser le bâtonnet de façon que l'un des bouts soit au centre du morceau de compresse,


• Replier les deux largeurs de compresse en plus sur le bâtonnet,

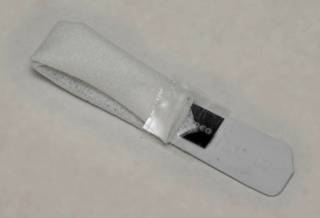

• Ramener la compresse sur le bâtonnet et scotcher pour la maintenir en place,


• Déposer une goutte d'alcool à 90° sur le bout de la compresse.
  Ne pas en mettre trop. Une goutte ou deux suffit.
  L'alcool ne doit surtout pas inonder le capteur, seulement l'humidifier.


• Ouvrir l'obturateur (commande de relevage de miroir dans le menu pour le D70, ou pause longue suivant les appareils ... voir le mode d'emploi).
  Les accus doivent avoir été chargés juste avant le nettoyage pour ne pas que le miroir se remette en position pendant le nettoyage !


• Faire un seul passage, sinon la crasse elle se redépose.
  Le bâtonnet ou le scotch ne doivent pas toucher le capteur, seulement la compresse.


• Laisser l'alcool s'évaporer avant de refermer l'obturateur.


• Contrôler l'efficacité du nettoyage en prenant une photo.


• Plusieurs essais sont généralement nécessaires. Changer la compresse entre chaque essai (sinon la poussière risque de se redéposer sur le capteur).

Il est préférable que le bâtonnet fasse la largeur du capteur (ou juste un peu moins large) sinon il faut changer la compresse pour faire un autre passage.



Méthode 2 : carré microfibre scotch brite (attention, pas le tampon !!!)

Une autre méthode efficace consiste à utiliser un carré microfibre scotch brite.

Ca fonctionne si le carré est propre (cad neuf ou lavé) car il a tendance à attirer la poussière (ce qui fait son efficacité). Mais dès qu'il n'est plus propre, on risque d'amener de la poussière au lieu d'en enlever.

Il faut donc laver fréquemment le carré microfibre (en machine à laver à 95°) et le conserver à l'abri de la poussière.

Le carré microfibre est également efficace pour nettoyer ses objectifs et pour dépoussiérer et dégraisser le matériel photo.

Méthode 3 : Sensor Swab

Sensor Swab : plus chère que les deux méthodes précédentes, elle est créditée d'une bonne efficacité (je ne l'ai pas utilisé).

Attention : certains boîtiers (Canon 400D, 1D Mk III, Leica M8, Nikon D40, D70(s), D80, Olympus E410, Pentax K10D, Sony Alpha 100...) nécessitent un liquide spécial (Eclipse E2) pour ne pas altérer le traitement de surface du filtre situé devant le capteur. La liste complète des boitiers concernés se trouve sur le site REIDL Imaging, qui commercialise le liquide Eclipse Le liquide Eclipse semble constitué de méthanol. Le liquide Eclipse E2 semble constitué d'un mélange de méthanol, éthanol et isopropanol (ou alcool isopropylique). Ces produit chimiques sont dangereux pour la santé, bien lire la notice d'utilisation.



Autres méthodes :

• Faire nettoyer son capteur par un professionnel.
  Par exemple, l'Espace Nikon à Paris réalise l'opération pour 25 euros en quelques minutes.


• Utiliser un pinceau en fibres synthétiques : le pinceau doit être propre, sans traces de colle, ne pas le toucher avec les doigts, le nettoyer à l'eau savonneuse après usage et le conserver dans une boite propre et fermée.


• Pinceau Arctic Butterfly de Visible Dust,


• Kit Sensor Brush de Visible Dust,

Il existe d'autres méthodes, mais je n'ai pas d'informations dessus.

Méthodes déconseillées :

Chacun est libre d'utiliser ces méthodes, mais je ne m'y risquerais pas.

• Utiliser un aspirateur domestique, on risque d'aspirer le miroir (ou une autre pièce) ce qui peut poser un problème !


• Bombe à air comprimé. Ca peut chasser les grosses poussières, mais elles vont se loger ailleurs et peuvent finir par revenir sur le capteur.
  Certaines petites poussières restent insensibles à cette méthode.
  De plus il faut toujours tenir la bombe à air comprimée verticalement, sinon on risque de projeter un liquide très froid qui peut causer des dégâts (casse du miroir), et même en observant ces précautions, il peut y avoir projection de particules.


• Bricoler un allume gaz.
  C'est efficace d'après certains témoignages, mais les circuits électroniques CMOS, qui sont sensibles à l'électricité statique risquent de ne pas apprécier (panne potentielle de la carte électronique).


• Utiliser des cotons tiges ou des mouchoirs en papier : plein de petites fibres risquent de se déposer sur le capteur


• Souffler avec la bouche, des postillons risquent d'aller se déposer sur le capteur.


• Ne pas utiliser de produit pour nettoyer les vitres, ni du produit pour nettoyer les lunettes (sauf si on connaît la composition et que l'on sait ce que l'on fait).


Conseils pour limiter l'entrée des poussières :

• Passer un coup de poire (soufflette) sur l'arrière de l'objectif qu'on va monter sur le boitier.
• Quand on change d'objectif, orienter le boitier vers le bas (baïonnette vers le bas, écran vers le haut), et passer un coup de soufflette sur la zone derrière la baïonnette pour faire tomber les poussières qui peuvent s'y trouver.
• Aspirer l'intérieur de son sac photo de temps en temps ( retirer tout le matériel avant ! )

Liens :

• The Pixel Sweeper (en anglais) : article intéressant sur le nettoyage du capteur.[new]
• Un article sur les outils pour nettoyer son capteur
• Une page intéressante (en anglais) sur le nettoyage des capteurs Nikon sur le site Bythom
• Une page sur le nettoyage du capteur sur le site NaturePixel.
• Une page sur le nettoyage du capteur avec un pinceau
• Un article sur le nettoyage du capteur (avec des conseils pour limiter l'apparition des poussières)


• Article sur le nettoyage de capteur dans Chasseur d'images n° 275 de juillet 2005.
• Un article sur le nettoyage de capteur
• Une page sur le nettoyage de capteur par un ionisateur, avec la fabrication de l'appareil en images.
• Quelqu'un qui n'est pas content d'un dispositif aspirateur de poussières
• Thom Hogan's CCD Cleaning Article
• Copperhill's CCD Cleaning Article
